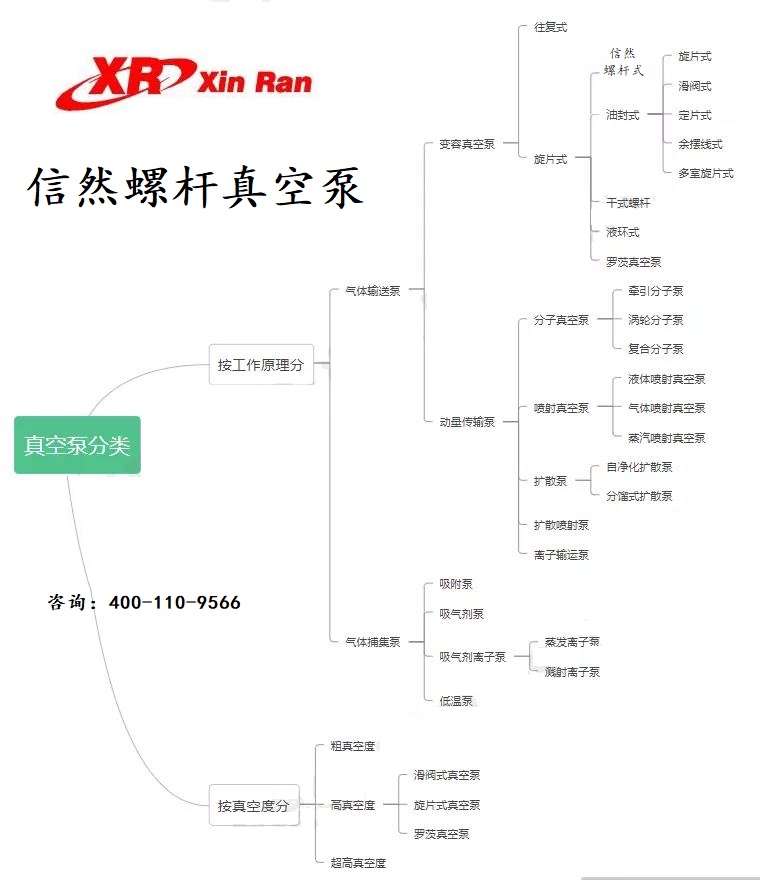

一、氣體傳輸泵

氣體傳輸泵是一種能使氣體不斷的吸入和排出，借以達到抽氣目的的真空泵，這種泵基本上有兩種類型：

（一）變?nèi)菡婵毡?/span>

利用泵腔容積的周期性變化來完成吸氣和排氣過程的一種真空泵，氣體在排出前被壓縮。這種泵分為往復式及旋片式兩種：

1. 往復式真空泵：是利用泵腔內活塞做往復式運動，將氣體吸入、壓縮并排出。因此，又稱為活塞式真空泵。

2.旋片式真空泵：是利用泵腔內活塞做旋轉運動，將氣體吸入、壓縮并排出。旋轉真空泵又有如下幾種形式：

① 油封式真空泵：它是利用油類密封各運動部件之間的間隙，減少有害空間的一種旋轉變?nèi)菡婵毡?。這種泵通常帶有氣鎮裝置，故又稱氣鎮式真空泵。按其結構特點分為如下五種形式。

a.旋片式真空泵：轉子以一定的偏心距裝在泵殼內并與泵殼內表面的固定面靠近，在轉子槽內裝有兩個（或兩個以上）旋片，當轉子旋轉時旋片能沿其徑向槽往復滑動且與泵殼內壁始終接觸，此旋片隨轉子一起旋轉，可將泵腔分成幾個可變?nèi)莘e。

b.滑閥式真空泵：在偏心轉子外部裝有一個滑閥，轉子旋轉帶動滑閥沿泵殼內壁滑動和滾動，滑閥上部的滑閥桿能在可擺動的滑閥導軌中滑動，而泵腔分成兩個可變?nèi)莘e。

c.定片式真空泵：在泵殼內裝有一個與泵內表面靠近的偏心轉子，泵殼上裝有一個始終與轉子表面接觸的徑向滑片，當轉子旋轉時，滑片能上下滑動將泵腔分成兩個可變?nèi)莘e。

d.余擺線式真空泵：在泵腔內偏心裝有一個型線為余擺線的轉子，它沿泵腔內壁轉動并將泵腔分成兩個可變?nèi)莘e。

e.多室旋片式真空泵：在一個泵殼內并聯裝有由同一個電動機驅動的多個獨立工作室的旋片真空泵。

②干式螺桿真空泵：它是一種不用油類（或液體）密封的變?nèi)菡婵毡谩?/span>

③液環式真空泵：帶有多葉片的轉子偏心裝在泵殼內，當它旋轉時，把液體（通常為水或油）拋向泵殼內形成泵殼同心的環液，環液同轉子葉片形成了容積周期性變化的幾個小容積，故亦稱旋轉變?nèi)菡婵毡谩?/span>

氣體捕集泵是一種是氣體分子被吸附或凝結在泵的內表面上，從而減小了容器內的氣體分子數目而達到抽氣目的的真空泵，有以下幾種型式。

（一）吸附泵：它主要依靠具有大表面的吸附劑（如多孔物質）的物理吸附作用來抽氣的一種捕集式真空泵

（二）吸氣劑泵：它是一種利用吸氣劑以化學結合方式捕獲氣體的真空泵。吸氣劑通常是以塊狀或沉積新鮮薄膜形式存在的金屬或合金。升華泵即屬于這種形式。

（三）吸氣劑離子泵：它是使被電離的氣體通過電磁場或電場的作用吸附在有吸氣材料的表面上，以達到抽氣的目的。它有如下幾種型式。

1.蒸發離子泵：泵內被電離的氣體吸附在以間斷或連續方式升華（或蒸發）而覆在泵內壁的吸氣材料上，以實現抽氣的一種真空泵。

2.濺射離子泵：泵內被電離的氣體吸附在由陰極連續濺射散出來的吸氣材料上，以實現抽氣目的的一種真空泵。

（四）低溫泵：利用低溫表面捕集氣體的真空泵。

一、粗真空泵

主要用來抽除空氣和其它有一定腐蝕性、不溶于水、允許含有少量固體顆粒的氣體。廣泛用于食品、紡織、醫藥、化工等行業的真空蒸發、濃縮、浸漬、干燥等工藝過程中。該型泵具有真空度高、結構簡單，使用方便、工作安全、維護方便的特點。

主要用于粗真空、抽氣量大的工藝過程中。它主要用來抽除空氣和其它無腐蝕，不溶于水，含有少量固體顆粒的氣體，以便在密閉容器中形成真空。所吸氣體中允許混有少量液體。它被廣泛應用于機械、制藥、食品、石油化工等行業中。

是獲得粗真空的主要真空設備之一。廣泛應用于化工、食品、建材等部門，特別是在真空結晶、干燥、過濾、蒸發等工藝過程中更為適宜。

無油(耐腐蝕)立式往復真空泵是臥式真空泵的更新?lián)Q代產品，是獲得粗真空的主要設備。由于采用全密封裝置，實現了曲軸箱和汽缸的隔離；加上活塞環使用了自潤滑材料，便實現了良好的無油潤滑。由于無污水排放，所以該型真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過程中。

二、高真空泵

二、超高真空泵
