信然雙螺桿膨脹發電型動力機
發電型機組利用蒸汽驅動螺桿動力機拖動發電機發電，機組對氣源參數的波動不敏感，在一定參數波動范圍內都可維持穩定的高效率。
XR系列螺桿動力機發電型機組型號
型號 | 功率范圍 KW | 轉速范圍 rpm | 主機重量 t | 外形尺寸M L×B×H |
XR255-F | 50～400 | 1500～4000 | 1.24 | 3.3×1.7×2.1 |
XR321-F | 100～600 | 1000～3000 | 2.07 | 3.7×1.8×2.3 |
XR408-F | 300～1200 | 1000～3000 | 3.81 | 4.1×1.9×2.5 |
XR510-F | 400～3000 | 1000～3000 | 6.12 | 4.5×2×2.8 |

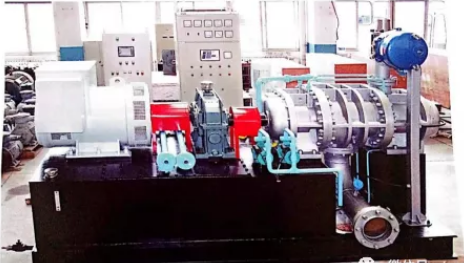

XR系列發電型機組外形圖
直拖型螺桿動力機
直拖型機組利用蒸汽驅動螺桿動力機拖動風機、水泵、壓縮機等負載設備。且通常負載設備時對原動機功率及運行穩定性要求較高，因此螺桿動力機直拖型機組要求氣源流量連續穩定，參數波動量較小。
XR系列螺桿動力機直拖型機組型號
型號 | 功率范圍 KW | 轉速范圍 rpm | 主機重量 t | 外形尺寸M L×B×H |
XR255-Z | 50～400 | 1500～4000 | 1.24 | 2×1.7×2.1 |
XR321-Z | 100～600 | 1000～3000 | 2.07 | 2.3×1.8×2.3 |
XR408-Z | 300～1200 | 1000～3000 | 3.81 | 2.6×1.9×2.5 |
XR510-Z | 400～3000 | 1000～3000 | 6.12 | 2.9×2×2.8 |

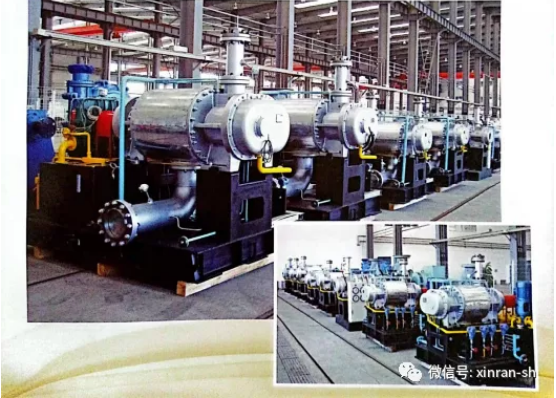

XR系列直拖型機組外形圖
信然雙循環螺桿動力機發電機組
信然雙循環螺桿動力機發電機組利用有機朗肯循環（ORC）原理，以低沸點有機工質作為發電工質，在蒸發器與低品位熱源（低壓蒸汽或熱水等）進行換熱汽化后，進入螺桿動力機膨脹做功輸出功力，做功后的低沸點工質經冷凝器冷凝為液態后經由工質泵升壓回到蒸發器再次換熱，完成循環。
本系列機組低可以利用60℃的熱源進行并網發電，具有范圍內同類產品不可比擬的優點，與美國某技術公司開發的低溫發電機組80℃的低發電溫度相比，具有更寬闊的適用空間。
整個系統主要由蒸發器、螺桿動力機、發電機、冷凝器、工質泵及電氣控制系統等組成。
信然雙循環螺桿動力機發電機組性能
1、信然雙循環螺桿動力機發電機組熱利用效率高，由于采用雙循環技術，機組在吸收低溫?zé)嵩摧敵鰴C(jī)械功的同時，可以同時滿足供熱、洗浴等對熱水的需求。
2、信然雙循環螺桿動力機發電機組適用熱源范圍廣，可適用于60-230℃低溫?zé)嵩吹挠袡C(jī)工質系列。針對不同低溫?zé)嵩矗蛇x用不同的有機工質，使機組高效、穩定運行，同時使本系列機組可以對幾乎所有的低溫?zé)嵩催M(jìn)行有效吸收利用。這些熱源包括太陽能、地?zé)崮堋⒐I(yè)廢水、廢氣、工業生產中具有低溫?zé)崃康漠a(chǎn)品如水煤氣、精餾氣等。
3、信然雙循環螺桿動力機發電機組自動化程度高,采用了多通道控制方式，實現了機組全天候，無人值守即可穩定安全運行。同時采用的PMW逆變器并網技術，具有自動并網，自動下網，故障監測功能，并實現對公共電網的零諧波污染。
4、信然雙循環螺桿動力機發電機組使用壽命長，其主要部件均采用國內外技術生產，至少15~20年的正常工作壽命。
5、信然雙循環螺桿動力機發電機組環境效益明顯，較好實現了能源的梯級利用，提高一次能源的利用率，具有明顯的節能效果。回收后降低向環境排放的廢熱溫度，環境效益明顯。
6、信然雙循環螺桿動力機發電機組集成安裝，整體系統簡單，建設及運行方便，運行費用較低。
XR系列雙循環螺桿動力機組型號
型號 | 功率范圍 KW | 轉速范圍 rpm | 主機重量 t | 外形尺寸M L×B×H |
XR210-S | 50～150 | 1500～3000 | 25 | 9×9×4 |
XR240-S | 100～250 | 1500～3000 | 18 | 8.5×3.8×4 |
XR240-SZ | 100～250 | 1500～3000 | 40 | 11×10×4 |
XR320-S | 250～500 | 1500～3000 | 25 | 7×3×4 |
XR320-SZ | 250～500 | 1500～3000 | 48 | 13.5×12×4.5 |
XR系列雙循環螺桿動力機組外形圖
